Ketuhar Terowong Papan Litar

Untuk mencapai pengagihan haba yang seragam dalam Ketuhar Terowong Papan Litar, hanya bergantung pada pemanasan tidak mencukupi; kawalan dinamik bendalir yang tepat juga perlu. Sebagai pengeluar besar, Dingfeng telah mereka bentuk bertekanan sistem ekzos yang boleh membentuk tirai udara menegak dan bebas gelora melebihi lebar tali pinggang penghantar 700 milimeter. Didorong oleh motor paksi panjang 2.2 kilowatt dan pendesak SUS304 12 inci, ia boleh menekan udara panas yang telah dimurnikan ke dalam liang-liang kecil papan litar berbilang lapisan. Ini amat penting untuk litar bercetak fleksibel, kerana ia boleh menstabilkan substrat ringan, membenarkan ia bersentuhan dengan tali pinggang mesh Teflon, mengelakkannya fenomena ayunan dan pergerakan yang biasa dilihat dalam ketuhar perolakan piawai.

Prinsip kerja

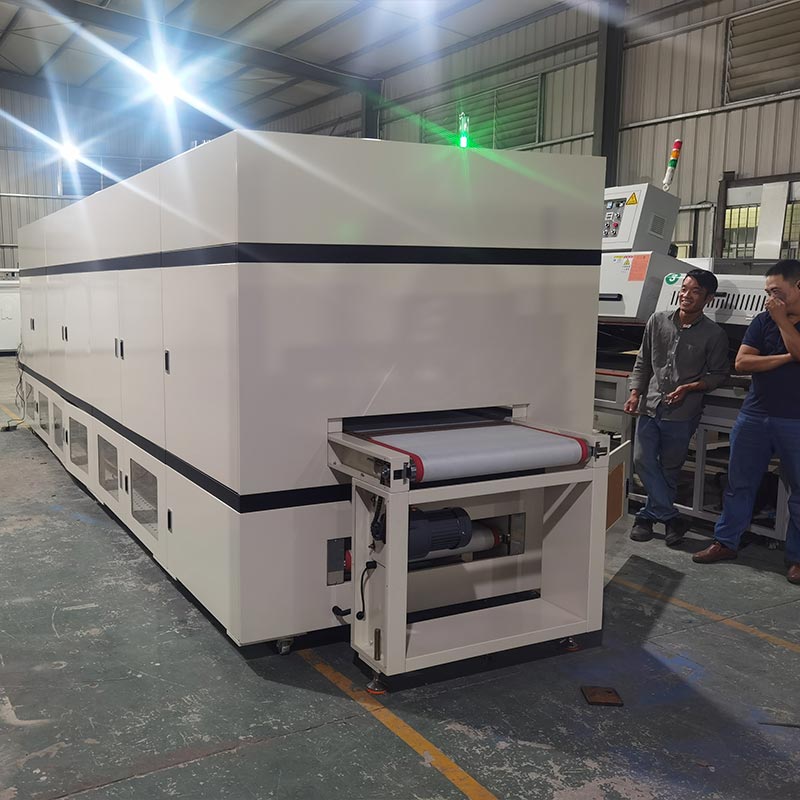

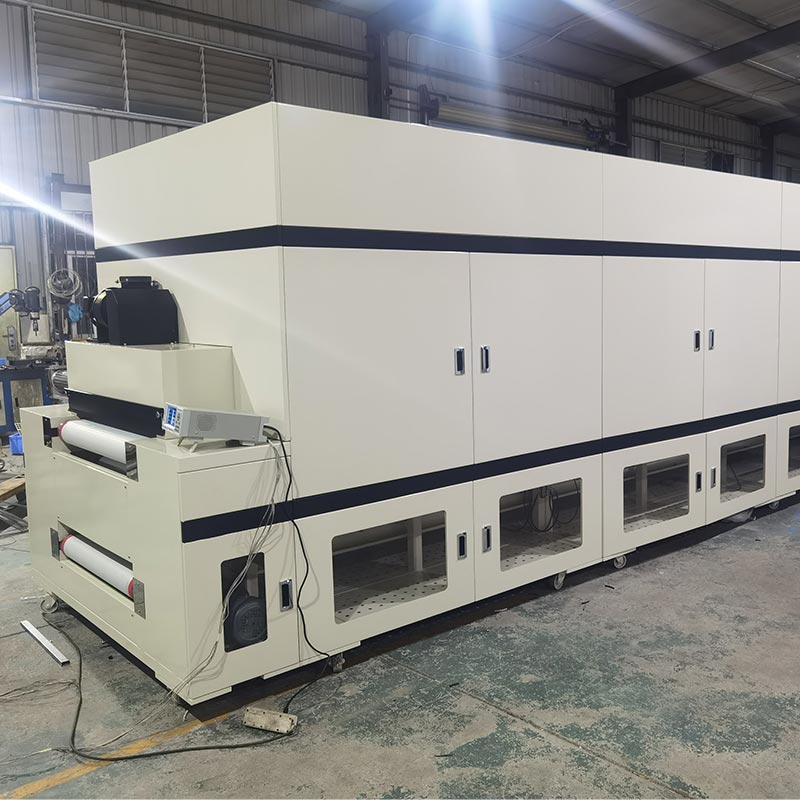

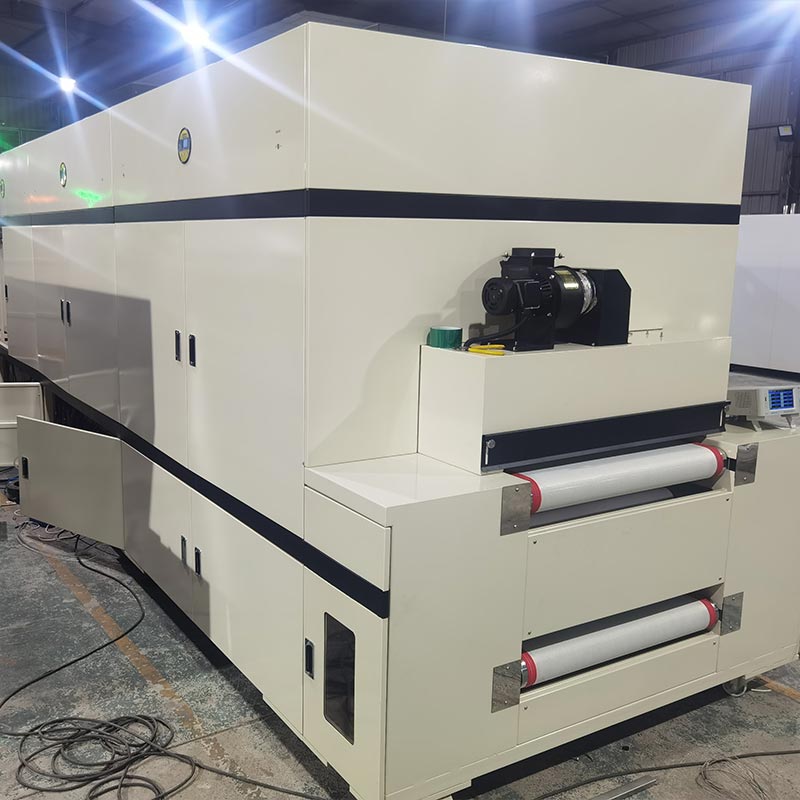

Ketuhar Terowong Papan Litar model DFHK7008 menggunakan tiub pemanasan keluli tahan karat untuk pemanasan. Ia digabungkan dengan bunyi panas yang rendah kipas peredaran udara dan teknologi pengudaraan udara kembali di bawah kotak. Udara panas, selepas diproses oleh penapis cekap suhu tinggi, ditekan sama rata pada permukaan produk. Ia boleh mencapai automatik kawalan suhu, suhu malar, dan berhenti automatik pada suhu berlebihan, menampilkan keselamatan, kemudahan, perlindungan alam sekitar, dan penjimatan tenaga. Bahagian dalam ketuhar sepenuhnya diperbuat daripada kemasan cermin plat keluli tahan karat. Lapisan penebat diisi dengan kapas penebat aluminium asid silicic 120K. The menyampaikan menggunakan tali pinggang mesh tahan suhu tinggi Teflon berkualiti tinggi, dan dilengkapi dengan pengawal dan penukar frekuensi dikawal oleh sistem kawalan elektrik voltan rendah.

Kualiti konfigurasi

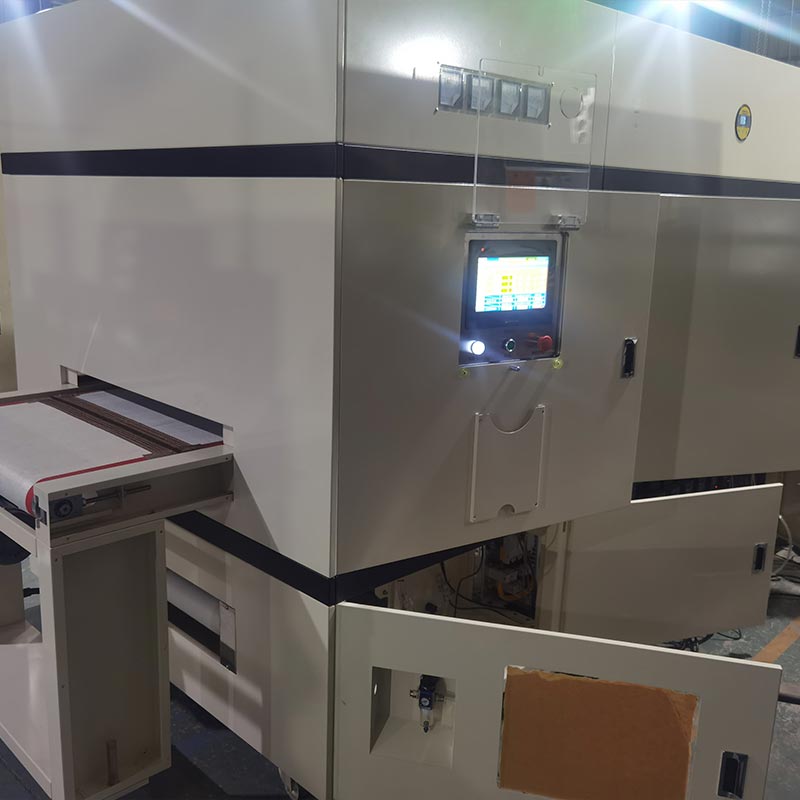

Sistem kawalan elektrik Ketuhar Terowong Papan Litar dilengkapi dengan komponen dari jenama terkemuka baik di rumah mahupun di luar negara, termasuk Mitsubishi H5U-1614MTD-A8 PLC, skrin sentuh MT8102iE, modul kawalan suhu DTE-10T, dan Kuar WRNT-01/02 jenis K untuk pengukuran suhu tepat bahagian pelaksanaan pemanasan. Tiga fasa modul silikon terkawal J3-SCR-75LA didorong untuk peraturan kuasa yang stabil. Dari segi sistem penghantaran, dua penukar frekuensi Shilin (220V 0.4KW dan 380V 3.7KW) dengan fungsi komunikasi dan siri Schneider komponen dilengkapi, termasuk pemutus litar bocor 3P+N-C 250A untuk perlindungan kuasa penuh. Siri LC1N Penyentuh AC (1810, 1210, 4011) berbilang spesifikasi bertanggungjawab untuk membuka dan menutup setiap litar, dan digabungkan dengan geganti terma LRN12N dan geganti perantaraan MY4NJ untuk memastikan geganti yang sangat tinggi kestabilan dan keselamatan operasi peralatan dari punca ke terminal.

Model komponen utama

Soalan Lazim

S1: Bagaimanakah ketuhar ini menghalang "Kesan Popcorn" dalam penaik PCB berbilang lapisan?

J: "Kesan Popcorn" berlaku apabila kelembapan terperangkap mengembang terlalu cepat. Ketuhar Terowong Papan Litar kami  menggunakan tanjakan pemanasan linear terkawal SCR. Dengan mengawal kadar kenaikan suhu dengan tepat, kami membenarkan kelembapan dalaman untuk meresap dengan selamat melalui lapisan pra-preg sebelum mencapai suhu pensinteran puncak, memastikan ikatan interlaminar kekal utuh.

S2: Adakah aliran udara cukup kuat untuk mengeringkan lubang melalui nisbah aspek tinggi?

A: Ya. Plenum Bertekanan Draf Bawah kami direka khusus untuk memacu udara panas ke vias nisbah aspek tinggi. The tekanan menegak memastikan bahawa udara menembusi lubang dan bukannya hanya menyelit permukaan, iaitu penting untuk dehidrasi lengkap sebelum fasa pematerian atau penyaduran.

S3: Bolehkah kami menyepadukan ketuhar terowong ini ke dalam talian SMT automatik sepenuhnya?

A: Sudah tentu. Mitsubishi PLC dan Motor Penukaran Frekuensi direka bentuk dengan titik hubungan terpelihara untuk Kesalinghubungan Industri 4.0. Data kelajuan dan suhu penghantar boleh disegerakkan dengan huluan anda robot pilih-dan-tempat atau stesen pemeriksaan hiliran, memastikan aliran kerja automatik yang lancar.
